威廉希尔先进凝固手艺中心团队联合中国科学院上海应用物理研究所，，首次发明“热诱导相变”在熔盐侵蚀历程中起到要害作用，，效果揭晓在Journalof EnergyStorage（中科院二区top，，IF9.4）上。。。。研究效果以“The effect of thermal-induced phase transformation on the corrosion behavior of Inconel 625 alloy in NaCl-KCl-MgCl2 molten salt”为题，，论文第一作者为姜金耀硕士研究生，，指导先生为中国科学院上海应用物理研究所梁建平正高级工程师、威廉希尔CAST团队李慧改教授。。。。审稿人评价:It is interesting and a good future study to inhibit thermal-induced phase transformation of the alloy for improvement of mechanical property and corrosion resistance property in molten salt.
新一代光热发电（CSP）和高温储热（TES）工况温度将抵达700℃以上，，对结构质料提出了更高的要求。。。。必需接纳耐熔盐侵蚀、耐高温的合金作为结构部件用材，，例如不锈钢、镍基合金等。。。。氯化物盐是新一代光热发电最有竞争力的储换热工质，，然而，，氯化物盐的侵蚀性远高于硝酸盐，，对合金质料的要求越发苛刻。。。。该论文选择Inconel 625合金作为研究工具，，首次发明“热诱导相变”是造成合金熔盐侵蚀的要害因素。。。。
其作用机理为：在热的作用下Inconel 625合金晶界析出大宗富Cr碳化物，，并以晶界为起始点向晶内天生针状δ相，，这一热诱导相变加剧了Cr的不匀称漫衍。。。。晶界处的富Cr碳化物和针状δ相之间的富Cr区域形成一连侵蚀通道，，最终导致合金的侵蚀。。。。该文的发明有利于重新审阅熔盐侵蚀爆发的机理原理。。。。
该研究获得国家重点研发妄想（2021YFB3700602）和浙江省“尖兵”“领雁”研发攻关妄想（2023C01005）的资助。。。。
文章链接：https://doi.org/10.1016/j.est.2024.113456

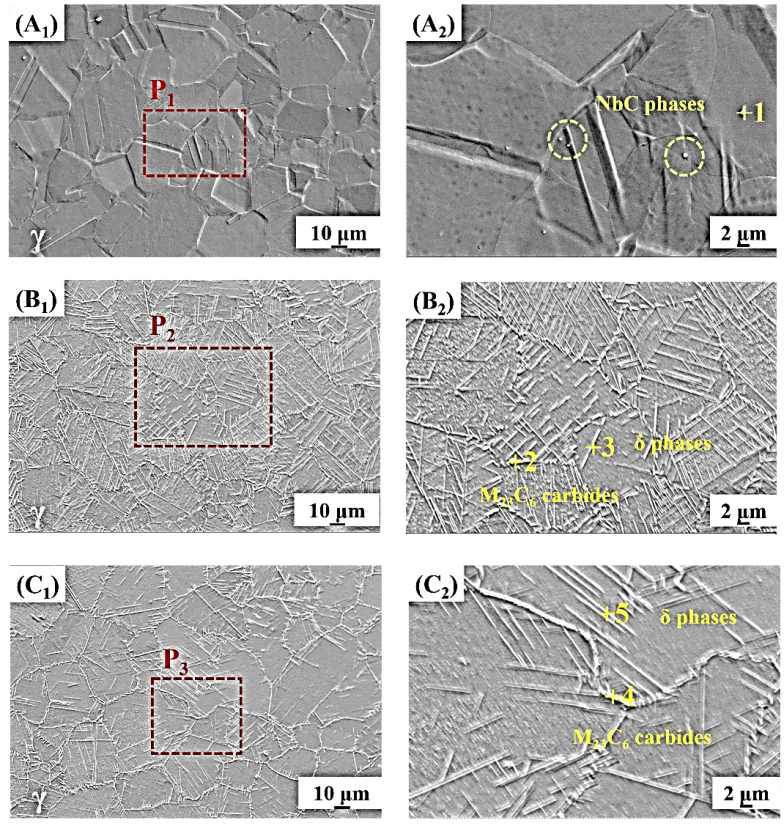

Inconel 625合金原始试样、时效试样和侵蚀试样的SEM形貌
(A1)原样;(A2)图2 (A1) P1放大;(B1)时效样品;(B2)P2放大(B1);(C1)侵蚀试样;(C2) P3放大

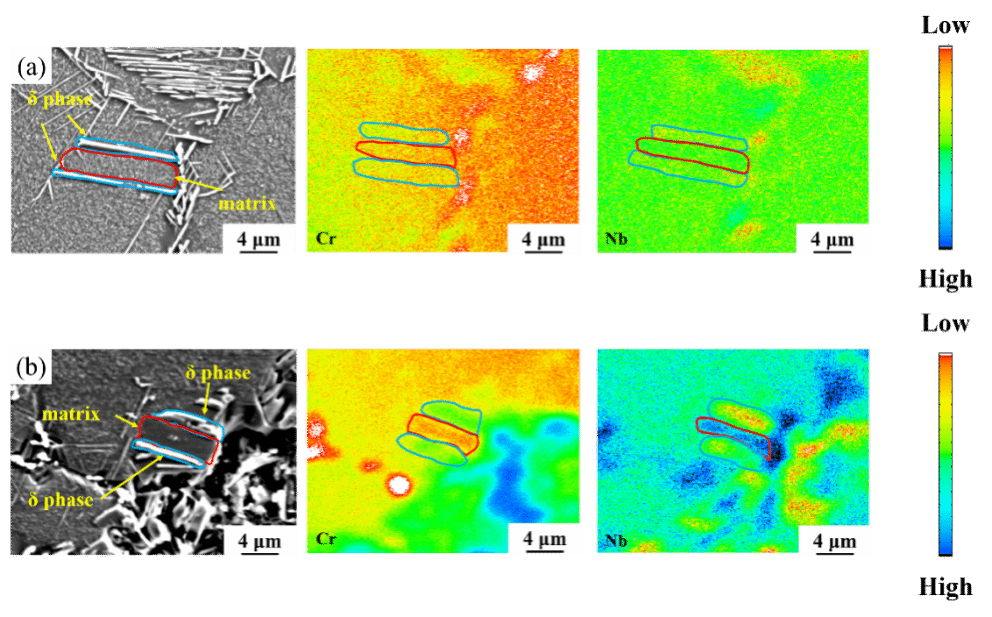

Inconel 625合金中δ相及其相近区域的EPMA图:(a)未侵蚀区域;(b)侵蚀区域。。。。
Inconel 625合金在NaCl-KCl-MgCl2熔盐中的侵蚀机理示意图
