克日，，，，，先进凝固手艺中心（CAST）团队在AZ91D镁合金热裂机理及条件方面的研究取得主要希望，，，，，相关研究效果以“Hot tearing behavior of AZ91D magnesium alloy”为题揭晓在镁合金领域顶级学术期刊Journal of Magnesium and Alloys（中科院一区Top期刊，，，，，IF 11.86）。。。。该论文第一和第二完成人为仲红刚博士和林增煌博士研究生，，，，，威廉希尔为第一作者单位，，，，，翟启杰教授为通讯作者。。。。相助者还包括普渡大学韩青友教授和重庆大学宋江凤博士。。。。
热裂（亦称凝固裂纹）是金属凝固历程中形成的破损性缺陷，，，，，普遍保存于涉及液固转变的金属制备领域，，，，，也是镁合金成型的瓶颈问题之一。。。。虽然热裂问题困扰了冶金事情者上千年，，，，，关于热裂的基础研究亦有逾百年的历史，，，，，可是热裂形成的机理和条件仍不清晰。。。。热裂问题依旧是制约冶金手艺前进和新质料开发的难题，，，，，因此一直受到学术界和企业界的高度关注。。。。
在这项研究事情中，，，，，作者基于CAST团队原创的冶金凝固历程热模拟要领，，，，，开发了动态加载凝固裂纹热模拟试验机。。。。该装置通过控温冷却和自动加载来模拟铸件/铸坯中特征单位的现实凝固历程并测试其热裂行为，，，，，实验历程可实时丈量应力、应变和温度数据。。。。
动态加载凝固裂纹热模拟试验机原理图
实验效果批注，，，，，AZ91D镁合金的热裂保存临界局域应变速率，，，，，且应变速坦率接影响热裂爆发时的局域温度、临界应力和累积应变。。。。随着局域应变速率增添，，，，，其热裂会爆发在两个差别凝固阶段——共晶凝固末期和枝晶凝固末期，，，，，并且体现出显着差别的力学行为。。。。该事情为定量研究和展望合金热裂行为提供了新的途径。。。。

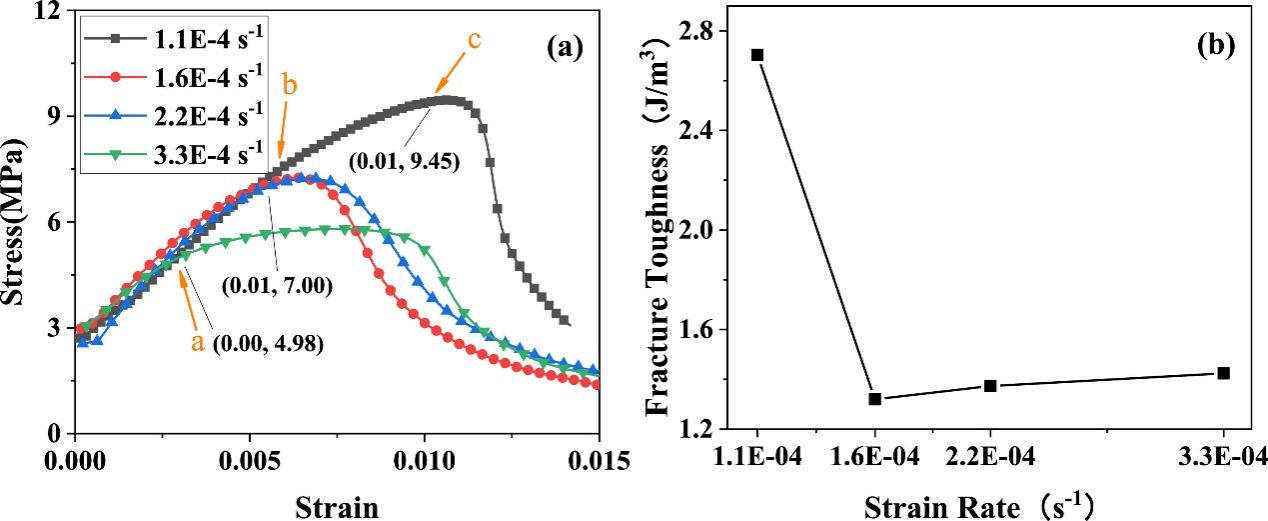

差别应变速率下的应力-应变曲线（a）和断裂韧性（b）
该研究获得国家自然科学基金和国家重点研发妄想项目的资助。。。。
文章链接：https://www.sciencedirect.com/science/article/pii/S2213956723000634
