克日， ，，，，质料学院鲁雄刚教授向导的“绿色冶金与先进制造”团队在《International Journal of Minerals, Metallurgy and Materials》氢冶金专刊上揭晓了题为“Gasification of iron coke and cogasification behavior of iron coke and coke under simulated hydrogen-rich blast furnace condition”的文章， ，，，，系统地研究了富氢条件下铁焦气化与铁焦与焦炭共气化行为， ，，，，及铁焦对焦炭的；；せ。。 。。。为氢冶金的应用提供了理论支持。。 。。。
为了早日实现“双碳”目的， ，，，，氢冶金受到了越来越多的关注。。 。。。氢冶金可以从基础上镌汰碳排放， ，，，，并可提高矿石的还原速率。。 。。。然而， ，，，，现在高炉氢冶金也保存一些问题。。 。。。氢气的加入会加剧炉料的低温还原粉化。。 。。。随着还原气中氢气的增添， ，，，，焦炭的熔损会加剧， ，，，，强度下降。。 。。。这是由于焦炭会和水蒸气爆发气化反应等， ，，，，且 H2O 对焦炭造成的熔损大于 CO2。。 。。。以是怎样提高焦炭的强度是氢冶金研究中要解决的问题。。 。。。

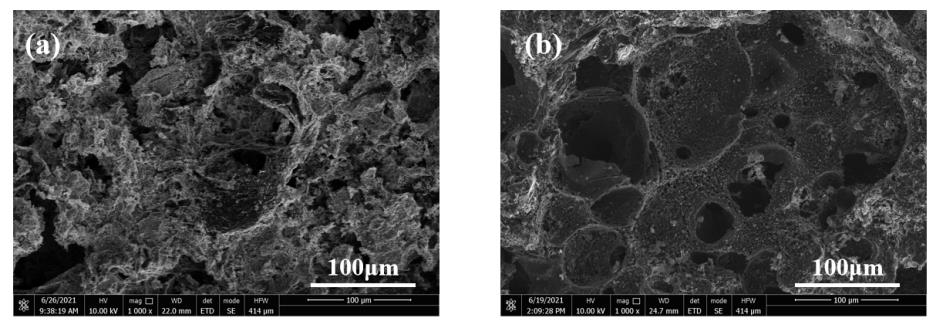

铁焦在差别气氛下气化后的SEM照片(a) 40vol% H2O + 60vol% CO2and (b) 100% CO2
在富氢混淆气体中， ，，，，铁焦气化后外貌为小孔与裂纹；；而在二氧化碳气氛中， ，，，，铁焦外貌为大而深的孔洞。。 。。。

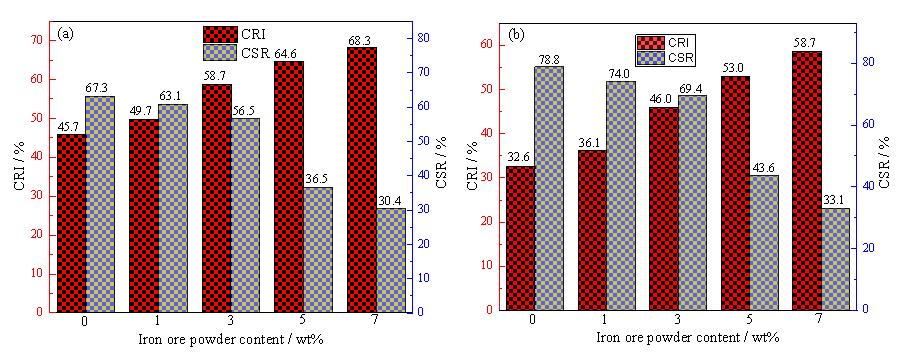

铁焦在差别气氛气化后的CRI与CSR (a) 40wt% H2O + 60wt% CO2and (b) 100% CO2
随着铁矿粉含量的增添， ，，，，制备的铁焦CRI增添， ，，，，CSR降低。。 。。。与纯CO2气氛相比， ，，，，40vol%H2O+60vol%CO2气氛中铁焦的CRI较高， ，，，，CSR较低
为此， ，，，，鲁雄刚教授团队研究了铁焦在CO2和H2O(g)+ CO2气氛中的初始气化温度及其与焦炭的共气化反应机理。。 。。。以焦煤和铁矿粉为主要质料， ，，，，在实验室制备适用于富氢高炉气氛的铁焦。。 。。。接纳焦炭反应性(CRI)和反应后强度(CSR)测试了铁焦的性能， ，，，，并通过SEM和XRD讨论了铁焦与焦炭气化历程中物相和形貌的演变。。 。。。实验效果批注， ，，，，在CO2和H2O(g)气氛下， ，，，，随着铁矿粉含量的增添， ，，，，铁焦的初始气化温度降低；；在40vol%H2O+60vol%CO2气氛下， ，，，，添加3wt%铁矿粉的铁焦CRI抵达58.7%， ，，，，CSR抵达56.5%。。 。。。焦炭在 CO2和 H2O 气氛中的初始气化温度划分为 839℃和 704℃， ，，，，铁焦的初始气化温度随着铁矿石粉含量的增添而降低。。 。。。由于CO2和 H2O的扩散方法的差别， ，，，，H2O 倾向于在铁焦外貌反应， ，，，，形成铁焦外貌裂纹。。 。。。而 CO2则深入铁焦内部， ，，，，形成大而深的孔洞。。 。。。当铁焦和焦炭共气化时， ，，，，随着铁焦添加量从 0 增添到 20%， ，，，，焦炭的CSR 从 67.3%增添到 74.5%。。 。。。而当铁焦添加量为 30%时， ，，，，焦炭的 CSR 增添量减小。。 。。。由于铁的催化作用， ，，，，铁焦的反应能力大于焦炭， ，，，，铁焦优先气化而导致CRI降低， ，，，，铁焦和焦炭共气化时CSR增添。。 。。。由于铁焦的反应性较高， ，，，，铁焦更易于与 CO2及 H2O反应， ，，，，从而镌汰了 CO2及 H2O 对焦炭的溶损， ，，，，进而；；ち私固。。 。。。本文的研究效果将为高炉富氢冶金手艺的研发提供理论支持。。 。。。
论文链接：https://doi.org/10.1007/s12613-022-2429-0
